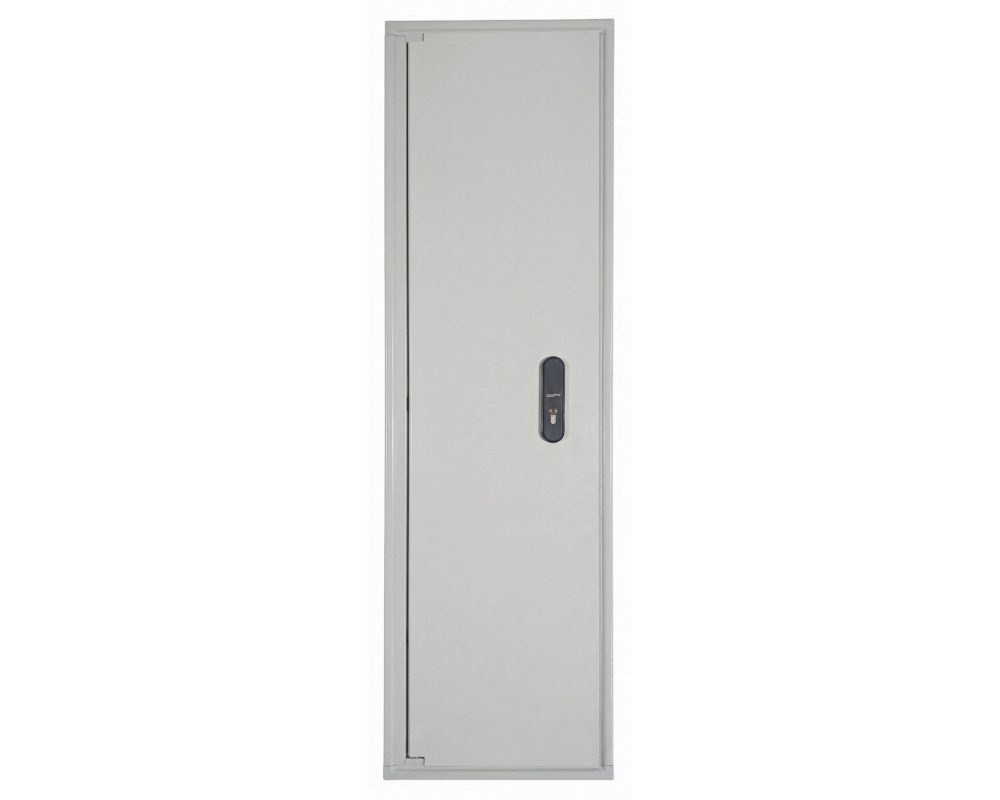

El registro cortafuego batiente Novoferm NAR-60-1E en su variante con acabados ocultos representa la combinación perfecta entre un rendimiento técnico severo y una estética minimalista. Diseñado específicamente para camuflarse en paramentos verticales de zonas comunes, pasillos técnicos o accesos a patinillos de instalaciones, este elemento garantiza una resistencia al fuego EI2 60 bajo los ensayos de las normativas UNE EN 1363-1:2015 y UNE EN 1634-1:2016, impidiendo el avance térmico y la propagación de gases nocivos durante un mínimo de 60 minutos.
Para la correcta ejecución del hueco de obra y la planificación por parte del equipo instalador, las dimensiones de este modelo se detallan a continuación:
| Definición de Cota | Medida Horizontal (Ancho) | Medida Vertical (Alto) |
|---|---|---|
| Medida de pedido (MP) | 500 mm | 1500 mm |
| Medida nominal del hueco (MN) | 495 mm | 1500 mm |
| Espacio libre real de paso (PL) | 435 mm | 1440 mm |
| Medida exterior del marco (ME) | 555 mm | 1560 mm |
Fabricado bajo los rigurosos procesos industriales de la serie G6 de Novoferm Alsal, el registro cuenta con una hoja técnica de 58 mm de espesor estructurada mediante doble chapa de acero galvanizado (entre 0.7 y 0.8 mm) unida sin puntos de soldadura visibles. Su núcleo se compone de un panel sándwich de lana de roca de alta densidad combinado con placas técnicas de yeso con propiedades ignífugas, asegurando una mínima conductividad térmica bajo condiciones críticas extremas.
Asimismo, incorpora una junta intumescente de 20x2 mm en los cuatro lados del marco perimetral (tipo STD de 1.5 mm de espesor). Al superar los 150 °C, dicha junta se expande herméticamente para sellar el perímetro ante humos calientes. Cuenta con el informe oficial de clasificación nº 17-12154-2134 + 17-12154-2135, totalmente válido para justificar el Código Técnico de la Edificación (CTE).
