El sistema está compuesto principalmente por las placas de nódulos de poliestireno Schlüter-BEKOTEC-EN, las cuales se pueden instalar directamente tanto sobre los recrecidos de mortero correspondientes como sobre los aislantes térmicos y acústicos que se comercializan.

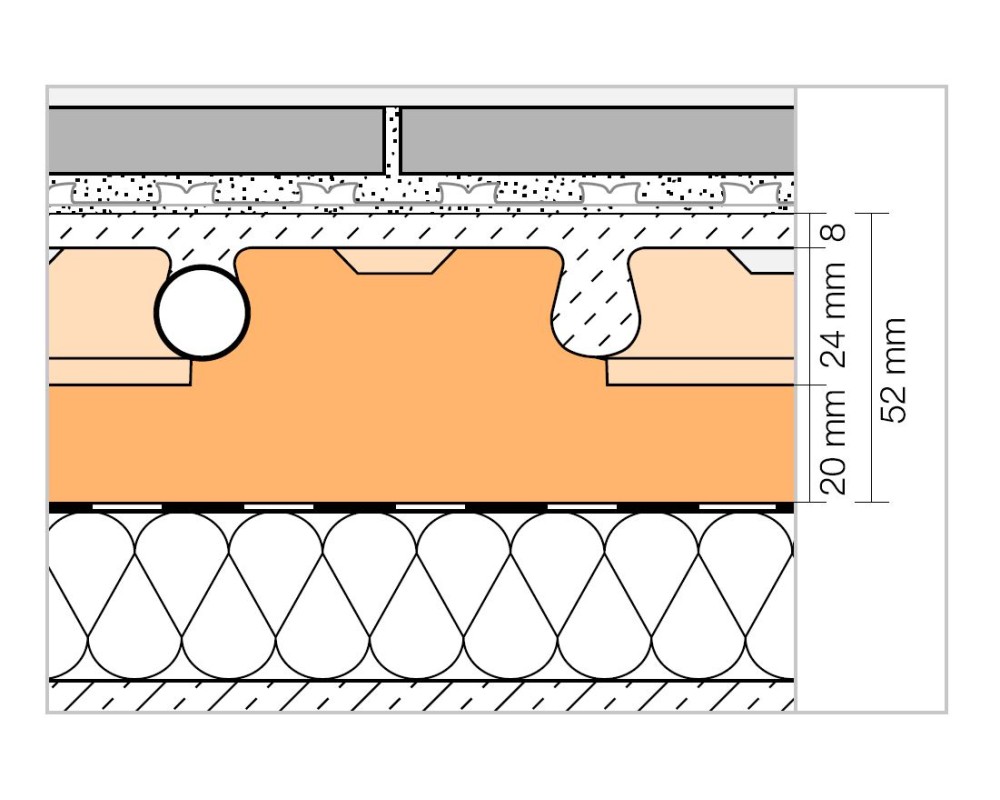

La geometría de la placa de nódulos BEKOTEC-EN da como resultado un espesor mínimo de recrecido de 32mm. Este espesor comprende la altura de los nódulos y los 8mm que se aplican sobre los nódulos. Las distancias entre los nódulos está concebida de tal modo, que en una cuadrícula de 75mm se pueden fijar los tubos de calefacción con un diámetro de 16mm para crear un pavimento radiante.
La calefacción por suelo radiante puede regularse bien y funcionar óptimamente con temperaturas de impulsión muy bajas, ya que solo debe calentarse o enfriarse una reducida masa de recrecido (con una cobertura de 8 mm por encima de los nódulos, aprox. 57 kg/m², 28,5 l/m²).

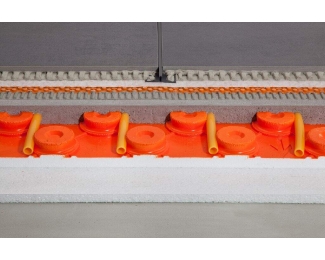

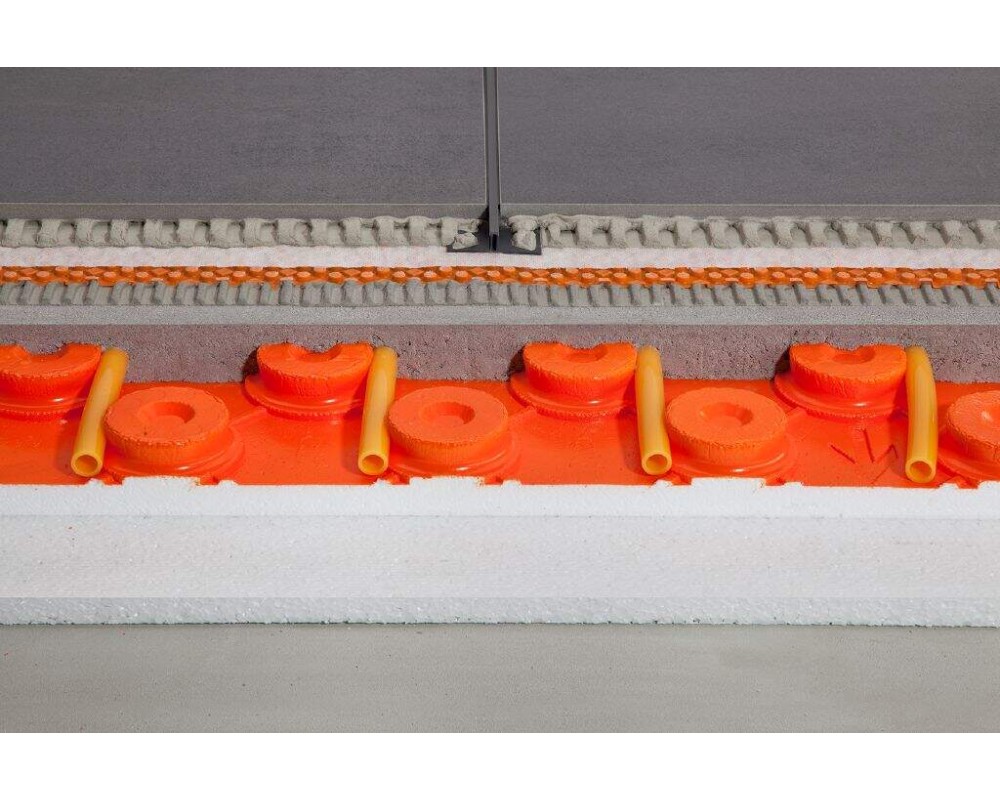

Las retracciones que se producen durante el fraguado del recrecido de mortero se neutralizan gracias a la estructura de nódulos de la placa. De esta forma, las tensiones resultantes de las retracciones no producen efectos negativos a la superficie total. Por ello podemos prescindir de juntas de contracción en el recrecido. La lámina de desolidarización Schlüter-DITRA (alternativamente, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) se pega en cuanto el recrecido de mortero sea transitable (recrecido de mortero de sulfato de calcio ≤ 2 CM-%). Sobre esta lámina se coloca directamente la cerámica o la piedra natural con cemento cola. Las juntas de movimiento del recubrimiento se deben realizar con los perfiles Schlüter-DILEX acorde con las normativas vigentes.
Los recubrimiento resistentes a las fisuras, como el parqué y la moqueta, se instalan directamente sobre el recrecido de mortero una vez alcanzada la humedad residual específica del soporte, que permita la instalación del recubrimiento.
Material
La placa de nódulos Schlüter-BEKOTECEN 2520P está fabricada de poliestireno EPS 033 DEO (PS 30) y es especialmente apta para su uso en combinación con recrecidos de mortero convencionales a base de cemento o de sulfato de calcio. Sin embargo, la placa de nódulos Schlüter-BEKOTECEN 1520PF está fabricada en poliestireno EPS 033 DEO (PS 25) y está cubierta por una película especial, que permite su instalación en combinación con recrecidos de morteros autonivelantes.
Datos técnicos

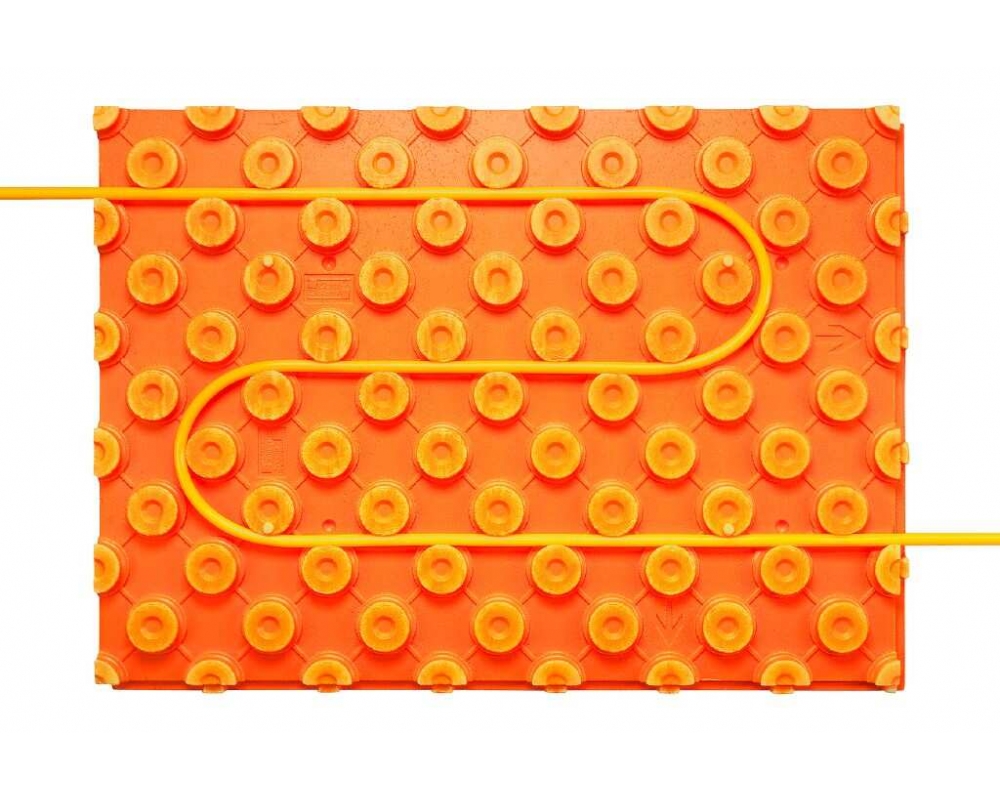

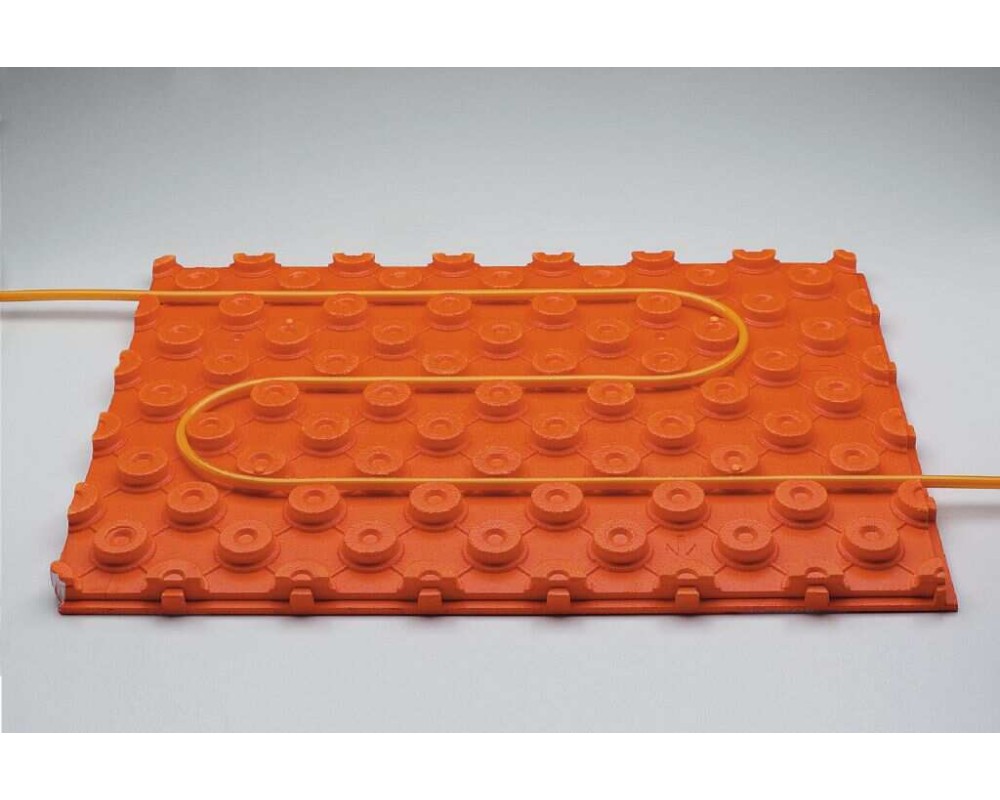

- Tamaño del nódulo: 65 mm de diámetro Distancia para tubos de calefacción: 75 mm Tubos de calefacción del sistema: Ø 16 mm La forma geométrica de nódulos permite fijar los tubos de calefacción sin necesidad de grapas.
- Uniones: las placas de nódulos se unen entre sí mediante una unión machihembrada. La placa BEKOTEC, también permite el ensamblaje de los lados cortos con los largos. De esta forma se minimizar el desperdicio de material que pudiera resultar sobrante.
- Formato de placa (dimensiones útiles): 75,5 x 106 cm = 0,80 m². Altura de la placa: 44 mm
- Embalaje: 20 unidades / caja = 16 m² El tamaño aproximado de la caja es 120 x 80 x 60 mm. Las esquinas de las cajas van reforzadas con ángulos de cartón.
