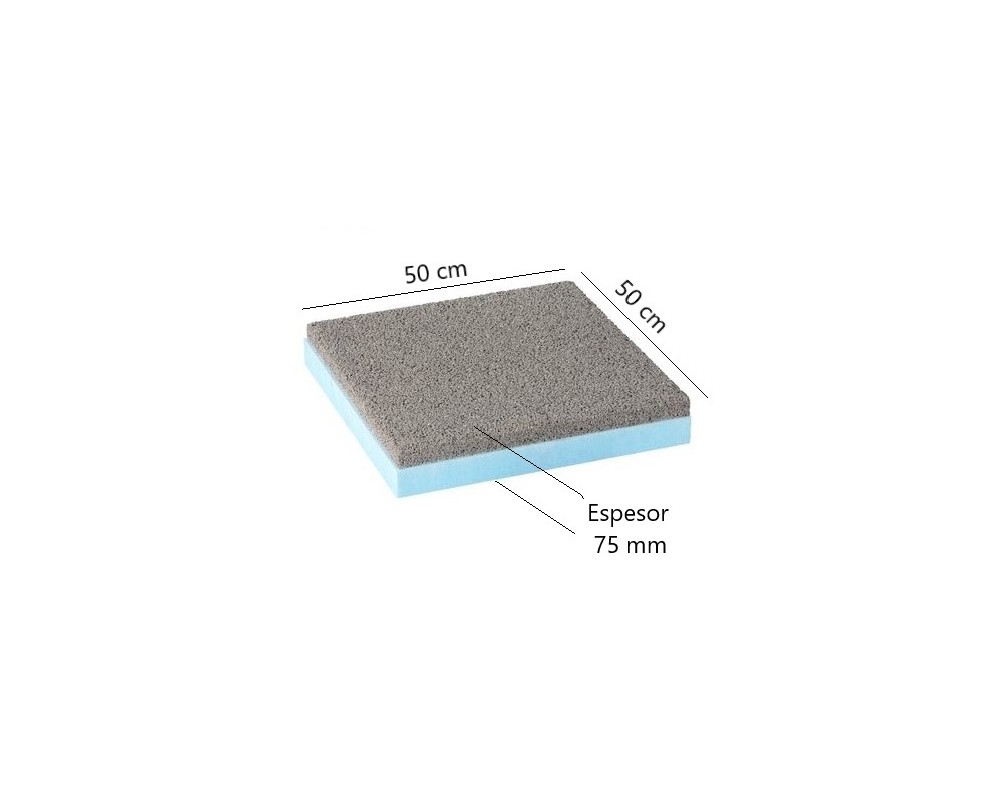

Losa filtrante gris Danosa Danolosa gris 50x50x7,5cm

Losa filtrante gris Danosa Danolosa gris 50x50x7,5cm

Losa de hormigón poroso con base de poliestireno extruido mecanizado.
Aislamiento térmico, pavimento y drenaje en una sola pieza.
53,57 € /m²
Impuestos incluidos
Cantidad
Stock 112 unidad(es)

La cantidad mínima de pedido para el producto es 17 m²

Descripción

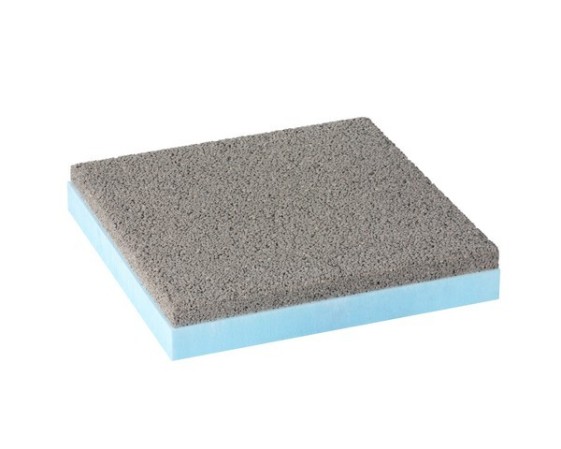

DANOLOSA es una baldosa aislante constituida por un pavimento de hormigón poroso, que actúa como protección mecánica de una base aislante de poliestireno extruido, resultando una superficie practicable resistente y aislada térmicamente.

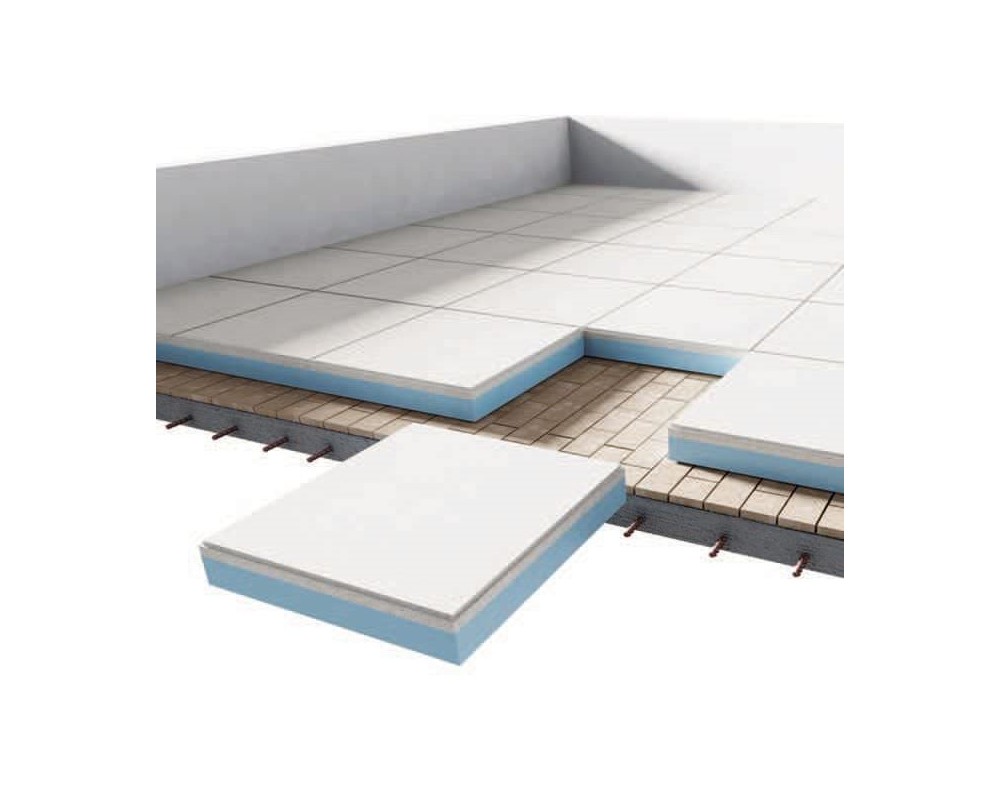

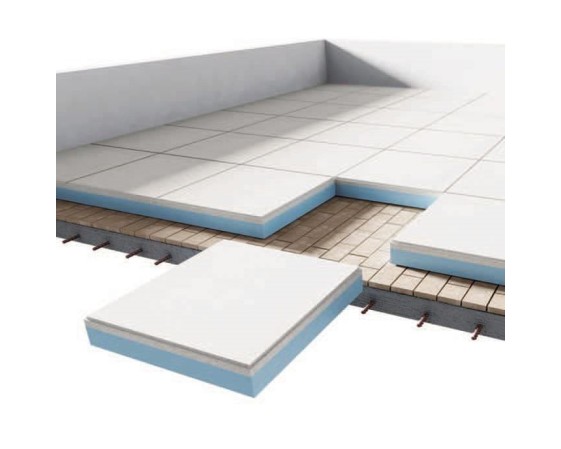

Campo de Aplicación

  • Cubiertas técnicas sobre soportes (plots).
  • Losa filtrante y aislante para cubiertas transitables.
  • Pasillos técnicos en cubiertas no transitables acabadas en grava.
  • Rehabilitación y transformación de cubiertas no transitables.
  • Superficie de apoyo de equipos en cubiertas no transitables e instalaciones en general.

Ventajas y Beneficios

  • Aligeran el peso de la cubierta frente a otro tipo de protecciones pesadas.
  • Alta resistencia a la compresión, permite el transito de personas.
  • Añade a la cubierta aislamiento térmico y pavimento transitable.
  • Gran capacidad filtrante, permite instalación y transito en condiciones metereológicas adversas.
  • No necesita juntas de pavimento gracias al “rebaje” de 1-2 mm de la capa de hormigón poroso respecto de la base aislante de XPS.
  • Permite la colocación de bancadas y soportes para la colocación de equipos e instalaciones.
  • Protege la impermeabilización.
  • Se puede desmontar, facilitando el acceso a la impermeabilización.
  • Sencilla instalación.

Modo de empleo

Preparación del soporte:
Una vez realizada la impermeabilización, la cubierta debe quedar lisa, uniforme, limpia, desprovista de objetos extraños.Colocación de Danolosa:
  • Se coloca en obra sin material de agarre, depositándose con cuidado, y preferiblemente sobre una capa antipunzonante geotextil que cubra la impermeabilización ó directamente sobre la misma, apoyando su capa aislante.
  • Las placas irán depositadas a tope, sin juntas de dilatación.
  • En cambios de limahoyas y limatesas oblicuas, se deberá cortar la pieza con una radial de bajas r.p.m.
    • Se deberá dejar un pequeño espacio (3
    • 5 mm) para permitir las dilataciones cuando nos encontremos elementos singulares como claraboyas, etc.
  • Se debe transportar en palets.
  • Mercancía no considerada como peligrosa en el transporte.

Indicaciones Importantes y Recomendaciones

  • En el caso de tratarse de una impermeabilización sintética, es necesario aplicar un fieltro de poliéster de 300 gr/m², DANOFELT® PY 300 entre la membrana y la losa aislante
  • No es necesario utilizar relleno en las juntas.
  • No usar martillos para encajar o nivelar las piezas.
  • Su uso sobre soportes (plots) se restringe a soportes con cabeza cuadrada de 200 mm como mínimo.
  • Utilizar para el corte de la cerámica una máquina tipo radial de bajas r.p.m. tipo DU-200-L refrigerada por agua o similar.
  • La aparición de eflorescencias de origen portlandita, caracterizadas por cambiar la tonalidad del color de la losa, no suponen disminución de sus prestaciones.
  • Debido a las posibles variaciones en la tonalidad de las materias primas pueden variar también las tonalidades entre losas del mismo color.

Manipulación, Almacenaje y Conservación

  • Las máquinas de corte deben estar en un local ventilado.
  • Mantener alejado de las llamas y fuentes de calor.
  • Mantener en lugares ventilados, referiblemente en locales provistos de sistemas anti-incendios, ya que puede liberar restos de etanol (trazas) provenientes del proceso de producción.
  • Mercancía no considerada como peligrosa.
  • Se debe transportar en palets.

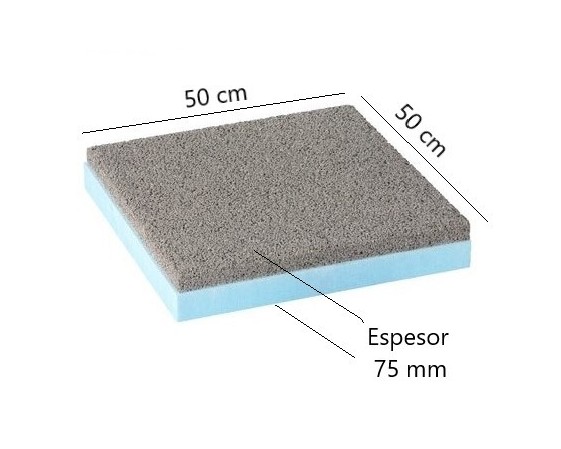

Presentación

  • Largo (cm): 50
  • Ancho (cm): 50
  • Color: Gris
  • Espesor (mm): 75
  • Clase logística: (B) Productos en stock, disponibilidad máxima en menos de 3 días
  • Código de producto: 711022

Datos Técnicos

Concepto Valor Norma
Carga rotura a compresión a 28 días (carga concentrada sobre Ø 20 cm) (kN) >30 -
Carga rotura flexión (kN) >3,5 -
Comportamiento a compresión a 25% (≥ MPa) 0.31 UNE-EN 1339
Comportamiento a compresión a 5% 0.3 UNE-EN 1339
Comportamiento a fuego externo Broof(t1) UNE-EN 1339
Resistencia a carga puntual a 250 N Sin defectos DIT 550/10; DIT 551/10
Resistencia a la compresión (KN/m²) 300 -

Datos Técnicos Adicionales

Concepto Valor Norma
Absorción de agua por difusión 50 % (%) <3 -
Absorción de agua por difusión 60 % (%) <2,7 -
Absorción de agua por difusión 80 % (%) <1,5 -
Absorción de agua por inmersión (%) ≤ 1,5 -
Carga a la rotura del hormigón (kN) 1,3 -
Conductividad térmica XPS (W/m K) 0.034 EN 12667 - EN 12939
Deformación bajo carga de 40 KPa (%) < 5 -
Densidad del aislante 35 EN 1602
Dimensiones del hormigón (mm) 490 x 490 (±1) UNE-EN 1339
Dimensiones XPS (mm) 500 x 500 (±2) -
Espesor del aislante (mm) 40 (±1) -
Espesor del hormigón (mm) 33(+/- 3) UNE-EN 1339
Estabilidad dimensional XPS ≤ 5 -
Masa (kg) 15 -
Reacción al fuego del aislante (Euroclase) E UNE-EN 13501-1
Reacción al fuego del hormigón (Euroclase) A -
Resistencia a la compresión del hormigón a 3 días (MPa) 9.4 -
Resistencia a la compresión del hormigón a 21 días (≥ MPa) 11.6 11.6
Resistencia a la compresión del hormigón a 28 días (MPa) 12.5 UNE-EN 12390-3: 2009
Resistencia flexión hormigón (MPa) 13 UNE-EN 1339

Normativa y Certificación

  • DIT 550R/16 "ESTERDAN PENDIENTE CERO".
  • DIT 550R/20 "DANOPOL PENDIENTE CERO"
  • Material contemplado en el CTE y CEC.
Opiniones

Nuevo registro de cuenta

¿Ya tienes una cuenta?
Entrar en vez O Restablecer la contraseña

Inicia sesión primero.

Registrarse
