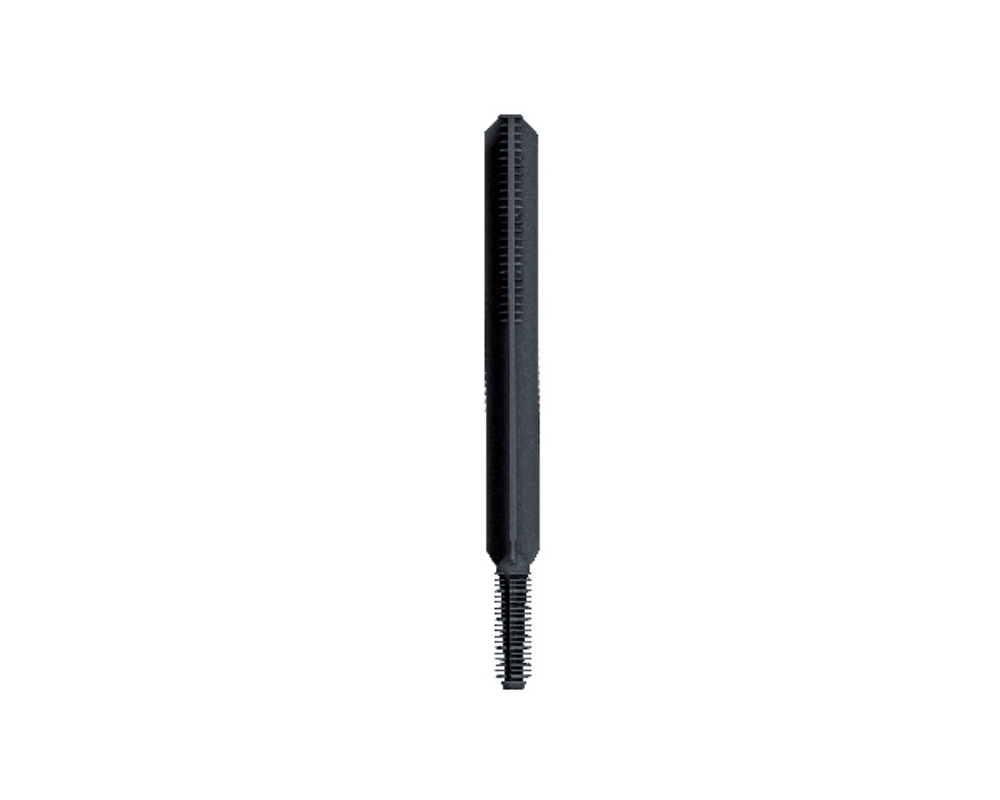

Vástago EJOT DH 120: Versatilidad en Aislamientos de Alto Espesor
El vástago EJOT DH de 120 mm representa la solución técnica ideal para la fijación mecánica de paneles aislantes en fachadas ventiladas que requieren un estándar de eficiencia térmica elevado. Fabricado íntegramente en poliamida de alta calidad, garantiza una instalación duradera y resistente frente a las exigencias climáticas en cualquier tipo de soporte constructivo.
Ventajas del Sistema de Vástago Independiente
Al tratarse de un componente individual, el vástago de 120 mm ofrece una flexibilidad superior en obra al combinarse con la arandela DH (vendida por separado):
- Ajuste dinámico: La arandela puede deslizarse y posicionarse libremente a lo largo de todo el eje del vástago.
- Eliminación de puentes térmicos: Su diseño en material plástico de alta calidad ofrece una transmitancia térmica puntual de apenas 0,0001 W/K.
- Acabado de alta calidad: Permite reajustar la presión sobre el panel para evitar abultamientos o el antiestético efecto "guateado".
- Integridad de la envolvente: Evita que se abran las juntas entre los paneles aislantes en los bordes de unión.
Especificaciones Técnicas y de Montaje
El vástago de 120 mm está diseñado para trabajar con espesores de aislamiento de hasta 120 mm, asegurando una profundidad de anclaje óptima.
- Capacidad portante: Resistencia al arrancamiento sobre la arandela de 0,2 kN.
- Instalación controlada: Incorpora un limitador de profundidad que garantiza un montaje definido y homogéneo.
- Perforación: Requiere una broca de 8 mm con una profundidad de empotramiento de al menos 30 mm.
Consejos para la Instalación Profesional
Para garantizar la seguridad del anclaje, se recomienda el uso de brocas percutoras SDS plus. No obstante, en soportes de hormigón aireado o mampostería de ladrillo perforado, la perforación rotativa es obligatoria para mantener la capacidad de expansión del material plástico. Este sistema modular permite reducir el volumen de manejo en obra en más de un 60% comparado con soluciones monobloque tradicionales.
Nota técnica: Este producto incluye únicamente el vástago de 120 mm. Las arandelas DH debe adquirirse por separado para completar el set de fijación.
