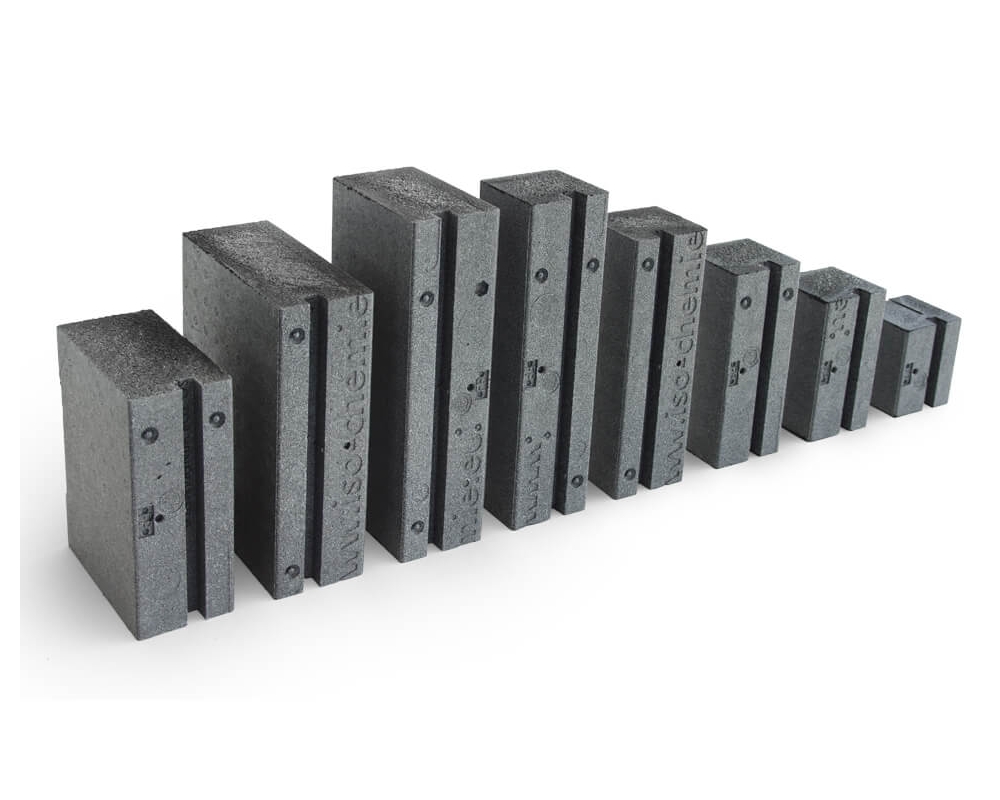

Perfil montaje pared para ventanas ISO-TOP Winframer tipo 3 100x80x1200mm

BENEFICIOS DEL PRODUCTO

• Amplias pruebas individuales realizadas por institutos de ensayo**
• RC2 y RC3 probados para la instalación de ventanas y puertas antirrobo
• Perfecta integración en los sistemas de aislamiento térmico
• Consecución del máximo valor Ψ
• Instalación sencillo con las uniones de cola de milano Base perfecta para el sellado en 3 planos con cintas de sellado de juntas multifuncionales
• Excelente para el saneamiento energético de edificios
• Cumple con los requisitos de la ley de energía de edificios y los principios de la «guía de instalación» de RAL
• Cumple con los requisitos de la norma UNE 85219:2023 de colocación de ventanas en obra
• Componente Certificado Passive House
• Conforme a la EPBD
• 10 años de garantía de rendimiento*

* En las condiciones del fabricante (disponibles bajo demanda)
** Los sistemas de montaje en la pared no están actualmente sujetos a ninguna regulación por parte del DIBt (instituto aleman de técnicas constructivas). Por lo tanto, las homologaciones como aBG (Condiciones generales de venta) o abZ (autorización técnica general) deben ser sustituidas por pruebas individuales. Los detalles sobre la aprobación como sistema de montaje en la pared para proyectos de construcción deben obtenerse individualmente en la oficina de planificación.

AREAS DE APLICACIÓN

Alta capacidad de carga y de transmisión de carga

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 3” ofrece una alta capacidad de carga y de transmisión de carga en un solo producto. Su elevada densidad de 150 kg/m³ no solo ofrece una muy buena capacidad de carga para soportar los pesos de la ventana sino que también es lo suficientemente sólida para transmitir todas las otras cargas de manera segura a la mampostería. Los ISO-TOP WINFRAMER SISTEMA DE PERFILES se pueden reforzar con soportes de aluminio. Se han incluido ranuras herméticas en los perfiles a este efecto. De este modo, en los elementos de gran tamaño en particular, se da suficiente margen para mayores cargas y para que cumplan los requisitos establecidos en TRAV y en la Directiva ETB.

Fácil de instalar

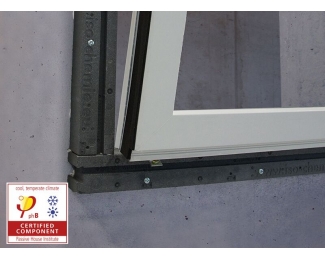

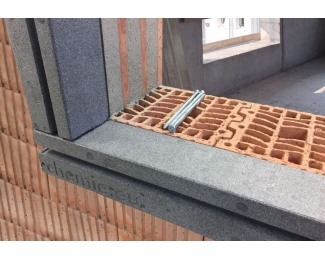

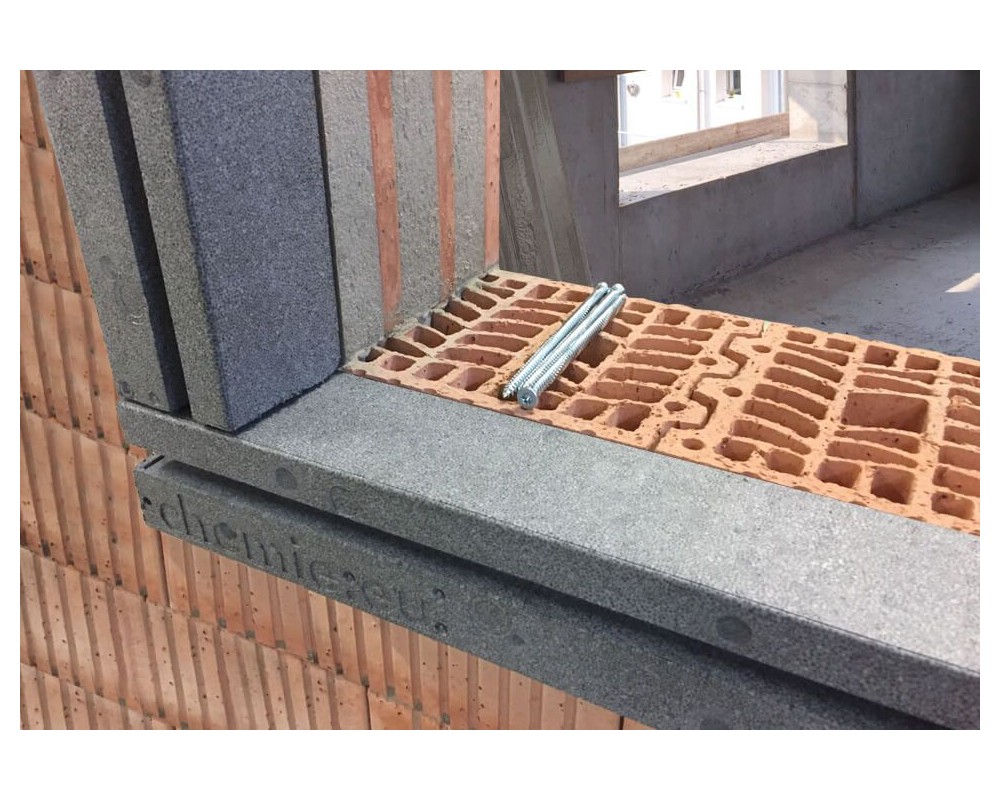

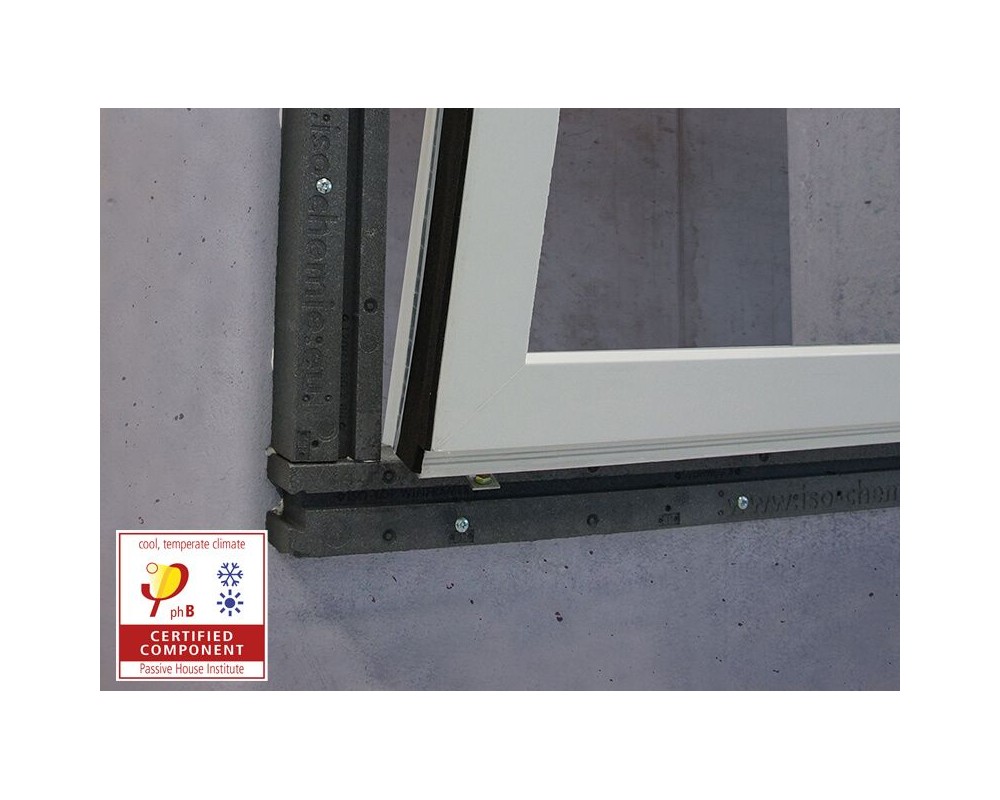

El SISTEMA DE MONTAJE EN LA PARED ISO-TOP WINFRAMER „TYP 3” sirve para la instalación de ventanas en el plano de aislamiento. Los ISO-TOP WINFRAMER SISTEMA DE PERFILES absorben directamente las cargas de succión del viento, las cargas muertas y del marco de la ventana que se transmiten al muro de carga. Para ello, los ISO-TOP WINFRAMER SISTEMA DE PERFILES se encolan directamente a la mampostería con un adhesivo a base de polímeros híbridos ISO-TOP FLEX-ADHESIVE WF y se atornillan. La fijación mecánica de los elementos de la ventana se efectúa con tornillos estándar para ventanas. Las cintas de sellado para juntas multifunción de la gama de productos de sellado SISTEMA DE SELLADO DE VENTANAS ISO³ son ideales para el sellado de las ventanas.

Ajuste óptimo de la longitud

Los perfiles son fáciles y rápidos de instalar gracias a su unión a cola de milano situada en su extremo. Permite unir los perfiles de manera fácil y práctica. Las juntas se sellan con el adhesivo ISO-TOP FLEX-ADHESIVE WF antes de encajar los perfiles en la superficie de la pared. Van provistos de ranuras adhesivas en las juntas a tope para ello. En el taller se pueden cortar de antemano según el largo deseado.

Para el ajuste individual del sistema de aislamiento externo de pared, los ISO-TOP WINFRAMER SISTEMA DE PERFILES disponen de una ranura pasante en la parte delantera. Incluye lengüetas de sujeción para sujetar perfiles y moldes aislantes opcionales en el alféizar de la ventana.
