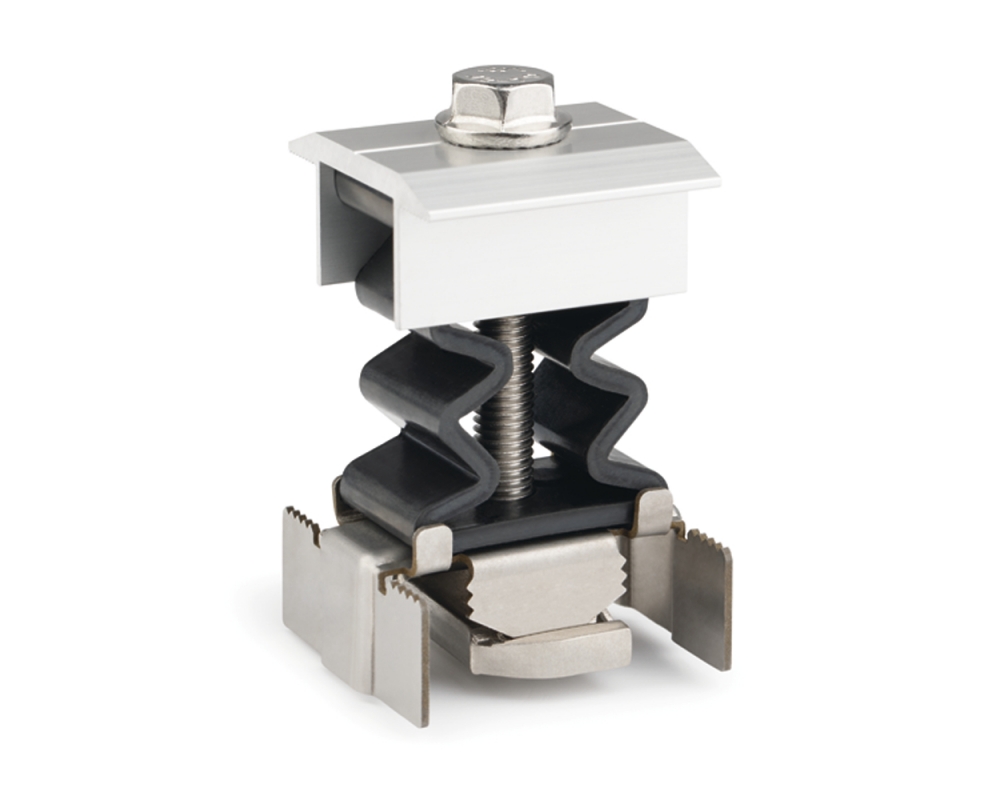

Grapa de fijación rápida para montaje de placas solares 30-50mm Index KFR-SC

CARACTERÍSTICAS

• Elemento preensamblado.
• Incluye 1 unidad de perfil grapa PGSA26, extruido en aluminio EN AW 6005-T6 con acabado anodizado.
• Incluye 1 unidad de tornillo DIN-6921 M8x70 y 1 unidad de tuerca rápida INDEXTRUT M8, ambas en acero inoxidable A2-70.
• Incluye 1 unidad de puente metálico en acero inoxidable AISI-304.
• Incluye 1 unidad de muelle de EPDM.
• Regulable para marcos de placa solar de altura entre 30 y 50mm.
• Zonas de apoyo en perfil grapa y puente metálico con superficie dentada para mejor agarre superior e inferior de las placas.
• Se emplea indistintamente para fijar placas tanto en zonas intermedias como en las zonas de los extremos.
• Diseño específico para acople de galgas marco cuando se monta en extremos de fila.
• Produce una separación entre placas de 26mm.
• Refuerza mediante el puente metálico la zona de unión frente a esfuerzos de arrancamiento.
• Facilita la derivación eléctrica entre las placas solares y la estructura de sustentación a través del puente metálico y sus zonas dentadas de contacto. Función de toma a tierra.
• Montaje rápido e intuitivo que facilita las labores de montaje y mantenimiento.
• Posicionado rápido y estable sobre el canal que facilita el ajuste durante la instalación de las placas, obtenido mediante el tensionado del muelle de EPDM.
• Fijación fiable gracias a las pestañas centrales inferiores del puente metálico, las cuales impiden cualquier mal posicionado de la tuerca guía.
